Product： 寬溫驅動板
Customer：

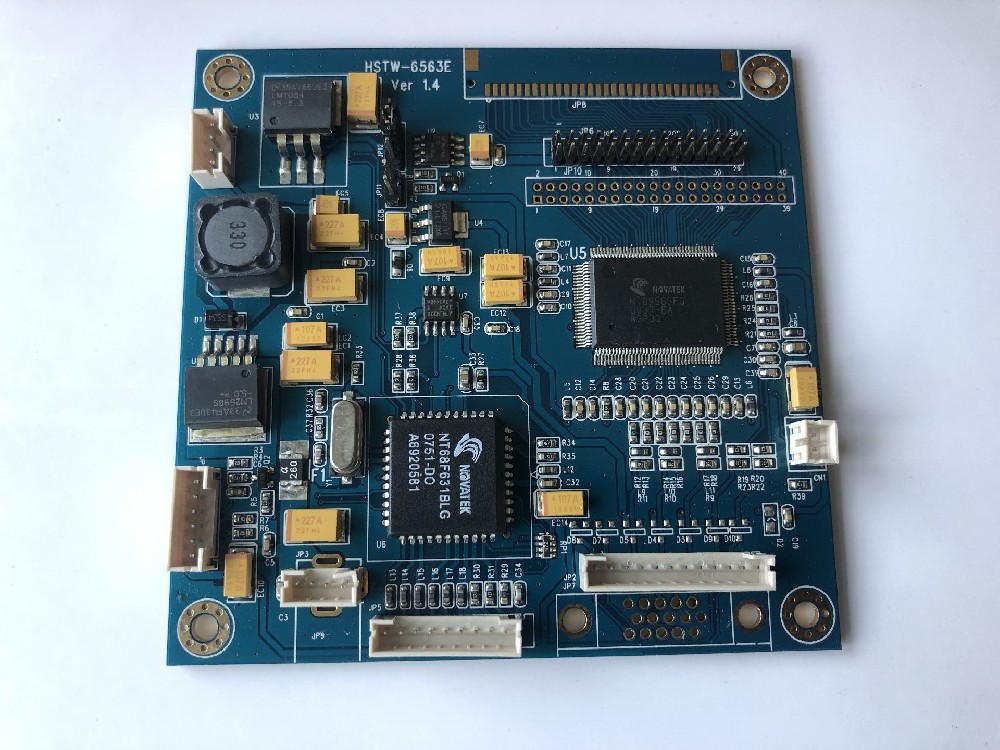

Model NO: HSTW-6563 用戶手冊 Rev: 1.4
Checked by : Cako
使 用 本 產 品 前 ，請 仔 細 閱 讀 本 手 冊 并 保 留 該 手 冊 以 供 日 后 參 考 |
一、前言
1、 切勿試圖自行維修，如果出現故障，請立即關掉電源并通知本公司或經銷商。本產品是由很多精密的電子元件組成的，如果自行拆卸或改裝可能會使其損壞或破裂
2、 請勿使本產品受到濕氣、灰塵、油煙、直射陽光或環境影響!
3、 請勿使用稀釋劑或其它化學清潔劑，請用軟布檫去本機上的污垢!
4、 請使本產品遠離過熱或過冷的地方!
本機儲存溫度為-50°C- 85°C
本機使用溫度為-40°C- 80°C
5、 只能使用隨機配件、AC適配器、汽車適配器。
6、 為了安全起見，當你不打算使用本產品時，請將AC適配器或汽車適配器拔下!
7、 避免使本機跌落或受到?jīng)_擊。
二、概述
這是一款性能優異的寬溫工業控制級TFT液晶顯示器驅動板，可以驅動所有單通道和雙通道的LVDS接口類型的屏，可以支持分辨率達到1600X1200的液晶屏，其電源目前提供兩種分別為3.3V和5V。支持ISP功能，支持EDID數據在線燒錄。
三、產品性能：
1．電性能：
主控制器 | SCALER | NOVATEK NT68565FG | |
MCU | NT68F631LG | ||
電源 | 輸入電壓 | 12.0 V （+/- 1.0V） | |
PANEL電源輸出 | 3.3V/5V/12V | ||
待機功耗 | 低于 2 W | ||
信號輸入 | VGA接口 | D端子為15PIN | |
針座接口 | 2.0 間距 15X2 雙排針，20*2雙排針 | ||
分辨率 | VGA,SVGA,XGA,SXGA, SXGA+,UXGA | ||
行頻范圍 | 28.8 ~ 80 KHz | ||
場頻范圍 | 60 ~ 75 Hz | ||
DDC | 符合VESA DDC1/2B 標準; | ||
色溫 | 6500K,9300K,User | ||
背光控制 | 控制電平 | 0 ~ 5V 或 5 ~ 0V | |
調節方式 | 正調或負調 | ||
按鍵 | 規格 | 5或7 鍵輕觸式 | |
工作溫度 | -30°C- 75°C | 儲存溫度 | -40°C- 80°C |
2．外形尺寸圖
尺寸：95mm (L)*93mm (W)*1.60mm (H)
3,各接口說明:
1、電源接口
位置JP3,型號DIP/4P-2.0mm
2、VGA 接口（ISP通過此接口實現）
位置JP7,型號DB-SUB15 ( JP2 DIP/12P-2.0mm)
3、按鍵及LED指示燈接口
位置JP5,型號DIP/10P-2.0mm
4、INVERTER接口
位置JP1,型號FPC/6P-1.25mm
5、串行接口（Debug用）
位置JP4,型號FPC/4P-1.25MM
6、PANEL屏接口
位置JP6,型號 DIP/30P-2.0mm JP8型號FPCP-1.25 JP10 DIP P-2.0 有三個連接器到屏，但同時只需要一種接口即可，根據客戶需要來決定。
四、顯示模式：
模式 | 行頻（ KHz） | 場頻（Hz） |
640 X 350 | 31.5 | 70 |
720 X 400 | 31.5 | 70 |
640 X 480 | 31.5 | 60 |
37.9 | 72 | |
37.5 | 75 | |
800 X 600 | 37.9 | 60 |
48.1 | 72 | |
46.9 | 75 | |
1024 X 768 | 48.4 | 60 |
56.5 | 70 | |
60.0 | 75 | |
1280 X 1024 | 64.0 | 60 |
80.0 | 75 |
五、接口定義：
1．DC 12V電源輸入接口：JP3 DIP/4P-2.0mm
Pin NO. | Symbol |
1 | +12V |
2 | +12V |
3 | GND |
4 | GND |
VGA插座接口：JP2 /12P-2.0mm
Pin NO. | Symbol |
1 | SCL |
2 | SDA |
3 | GND |
4 | B |
5 | GND |
6 | G |
7 | GND |
8 | R |
9 | GND |
10 | HS |
11 | VS |
12 | NC |
按鍵接口：JP5 /10P-2.0mm
Pin NO. | Symbol |
1 | POWER |
2 | Menu |
3 | AUTO |
4 | RIGHT(+) |
5 | LEFT(-) |
6 | EXIT |
7 | GND |
8 | LED GREEN |
9 | LED RED |
10 | IR(NC) |
背光接口：JP1/6P-2.0mm
Pin NO. | Symbol |
1 | GND |
2 | GND |
3 | BRIGHTNESS |
4 | BACKLIGHT_PW_5N |
5 | + 12 V |
6 | + 12 V |
VGA接口：JP7/15PVGA座
Pin NO. | Symbol |
1 | VGA_R+ |
2 | VGA_G+ |
3 | VGA_B+ |
4 | NC |
5 | RETURN |
6 | R-GND |
7 | G-GND |
8 | B-GND |
9 | +5V |
10 | SYNCRETURN |
11 | NC |
12 | SDA |
13 | HS |
14 | VS |
15 | SCL |
6. LVDS1接口：
connection：JP8 DF14-30P-1.25mm
Pin NO. | Symbol | Pin NO. | Symbol |
1 | R3(T0M) | 2 | R2(T0P) |
3 | R1(T1M) | 4 | R0(T1P) |
5 | G7(T2M) | 6 | G6(T2P) |
7 | GND | 8 | G5(TCLK1M) |
9 | G4(TCLK1P) | 10 | G3(T3M) |
11 | G2(T3P) | 12 | G1(T4M) |
13 | G0(T4P) | 14 | GND |
15 | B7(T5M) | 16 | B6(T5P) |
17 | GND | 18 | B5(T6M) |
19 | B4(T6P) | 20 | B3(TCLK2M) |
21 | B2(TCLK2P) | 22 | B1(B7M) |
23 | B0(T7P) | 24 | GND |
25 | NC | 26 | NC |
27 | NC | 28 | PANEL_VCC |
29 | PANEL_VCC | 30 | PANEL_VCC |
7. LVDS2 接口
．connection：JP6 2.0-30P-2mm
1 | PANEL_VCC | 2 | PANEL_VCC |
3 | PANEL_VCC | 4 | GND |
5 | GND | 6 | GND |
7 | RxE0- | 8 | RxE0+ |
9 | RxE1- | 10 | RxE1+ |
11 | RxE2- | 12 | RxE2+ |
13 | GND | 14 | GND |
15 | RxECK- | 16 | RxECK+ |
17 | RxE3- | 18 | RxE3+ |
19 | RxO0- | 20 | RxO0+ |
21 | RxO1- | 22 | RxO1+ |
23 | RxO2- | 24 | RxO2+ |
25 | GND | 26 | GND |
27 | RxOCK- | 28 | RxOCK+ |
29 | RxO3- | 30 | RxO3+ |
8．TTL接口
．connection：JP10 2.0-40P-2mm
1 | GND | 2 | DCLK |
3 | GND | 4 | DHS |
5 | DVS | 6 | GND |
7 | R7 | 8 | R6 |
9 | R5 | 10 | R4 |
11 | R3/T0M | 12 | GND |
13 | R2/T0P | 14 | R1/T1M |
15 | R0/T1P | 16 | GND |
17 | G7/T2M | 18 | G6/T2P |
19 | G5/TCLK1M | 20 | G4/TCLK1P |
21 | G3/T3M | 22 | GND |
23 | G2/T3P | 24 | G1/T4M |
25 | G0/T4P | 26 | GND |
27 | B7/T5M | 28 | B6/T5P |
29 | B5/T6M | 30 | B4/T6P |
31 | B3/TCLK2M | 32 | GND |
33 | B2/TCLK2P | 34 | B1/T7M |
35 | B0/T7P | 36 | GND |
37 | DDE | 38 | GND |
39 | PANEL-VCC | 40 | PANEL-VCC |
六、菜單操作
1． 本驅動板的OSD 菜單按鍵分為：
2．
〈開/關〉/（POWER）：使用此鍵來打開或關閉顯示器。
〈菜單〉/（ENTER）：使用此鍵來打開OSD 菜單，并激活頂層的第一個自菜單項。若繼續按此鍵，則進入（也就是選擇/彈出）所激活的菜單項的下一層菜單。
〈左〉/（LEFT）：使用此鍵用于上移或左移菜單亮條，或在有數值（參數）的某些菜單項中用于減小數值。
〈右〉/（RIGHT）：使用此鍵用于下移或右移菜單亮條，或在有數值（參數）的某些菜單項中用于增大數值。
〈自動調整/退出〉/（AUTO）：使用此鍵用于自動調整圖像位置和相位。當在某些特殊顯示模式或接有分配器時，也許會出現圖像位置自動調整后偏離，這時候需要進入OSD 菜單中進行手動調整水平或垂直位置及相位
注：紅外接收頭針腳定義：
正面：從左至右三個腳：IR，GND，VDD。（*NOTE 2）
3． OSD 菜單調節內容包括以下五個大項：
選單調整 |
影像調整 |
色彩調整 |
其他調整
|
功能選擇調整
|
3. 菜單功能說明
菜單 | 圖片 | 說明 |
輸入信號選擇 | PC—VGA DVI CVBS SVIDEO TV
| 模擬—VGA 數字—DVI CVBS SVIDEO TV |
選單調整
|
返回： 退出菜單 亮度： （0---100）可調 對比度： （0---100）可調 飽和度： （0---100）可調 色調： （0---100）可調 背光： 系統默認100
| |
640x480 800x600 1024x768 1280X1024 60HZ 70HZ 75HZ 80MHZ | ||
影像調整
|
返回： 退出菜單 Default節目： 設定節目 伴音： 多國伴音制式設定 節目： 選臺 節目跳躍： 上選和下選 自動搜索：自動搜尋所有TV信號
| |
色彩調整 |
返回： 退出菜單 顏色： 系統默認 紅色： （0---100）可調 綠色： （0---100）可調 藍色： （0---100）可調 | |
菜單 | 圖片 | 說明 |
其它功能設置 |
返回： 退出菜單 語言： （有十種語言可供選擇） 顯示菜單時間： 系統默認是8 顯示省電時間： 系統默認是8 恢復： 恢復出廠菜單功能 4：3： 液晶屏比例大小 | |
功能選擇設置 |
退出： 離開菜單 VGA： VGA信號設定 DVI： DVI信號設定 CVBS： 視頻信號設定 SVIDEO： S端口視頻信號設定 TV： TV信號設定 | |
注：以上可調菜單恢復工廠設置均在%50 | ||
4.顯示效果
1）、一般情況：裝機后第一次使用液晶顯示器或更換分辯率、刷新頻率、切換模式時出現屏幕偏或屏幕模糊等現像時，只需按“AUTO”鍵自動調整即可；
2）、異常情況：通過上述調整后還不能達到最佳顯示效果，這時可使用OSD菜單的第五項菜單“其他調整”中“復位”功能，然后再使用OSD菜單的第三項菜單“自動調整”中的“自動顏色調整”即可；
3）、特殊情況：對顯示器的“亮度”、“對比度”、“色溫”有特殊要求時，則需在OSD菜單第一項“選單調整”中分別對“亮度”、“對比度”、“色溫”數值進行調整即可。
4）、程序增進功能：同時按下“+”、“-”，出現老化菜單，要取消老化功能，可選擇關閉電源或按“+”、“-”進入老化菜單后，選擇“AUTO TEST”-“OFF”功能； 老化菜單開啟，會顯示紅燈閃爍不停，約一秒一次。（*NOTE 1）
七、簡單故障診斷維修
在與我們的售后服務人員聯系以前，請先按照如下方法進行簡單檢查。如果采用下列方法無法解決問題，則請聯系當?shù)亟?jīng)銷商。 |
無顯示，指示燈不亮 ★ 檢查電源及其連線是否正確
---------------------------------------------------------------------
無顯示，指示燈為紅色 ★ VGA 電纜是否連接正確
★ 電腦是否正常工作或處于待機省電狀態
---------------------------------------------------------------------
無顯示,指示燈為綠色，無背光 ★ 檢查高壓板(Inverter)的連接以及其是否正常
工作
---------------------------------------------------------------------
LCD 屏幕或顯示模式切換時是白色 ★ 檢查高壓板(Inverter)的連接以及其是否正常
工作
---------------------------------------------------------------------
白屏或花屏 ★ 檢查L(zhǎng)CD 的工作電壓設置是否正確
★ 程序是否正確
★ LCD 信號線是否正確
★ LCD 是否良好
---------------------------------------------------------------------
提示“輸入不支持 ”或“超出范圍” ★ 確保信號電纜正確連接
★ 檢查視頻適配器的分辨率和刷新率是否太高
建議采用LCD 的優化頻率— 60Hz
★ 將其與顯示模式表中的數據進行對比
---------------------------------------------------------------------
圖像位置不對，不能自動調整或手動調整 ★ 檢查程序是否正確
---------------------------------------------------------------------
圖像有水波紋或亮點等干擾 ★ 檢查L(zhǎng)CD 信號線或驅動板輸入VGA 電纜
否太長或其品質太差
---------------------------------------------------------------------
圖像偏色或缺色 ★ 檢查驅動板輸入VGA 電纜和LCD 信號線是否
接觸不良或壞掉
---------------------------------------------------------------------
喇叭音量不大或有較大噪音 ★ 注意選擇口徑、紙盆及磁鐵合適的的喇叭
一般用 1~2 W/ 4~8 ohm 為佳
